電液伺服液壓萬能WAW-B系列

一、設備用途

     微機控制電液伺服萬能試驗機主機采用油缸下置式，鏈條傳動方式。功能：主要用于金屬、非金屬的拉伸、壓縮、彎曲等試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合國標GB228-2010《室溫材料 金屬拉伸試驗方法》等標準的要求。

二、主要技術參數

三、基本配置

1、試驗機主機 ：油缸下置式、鏈條式傳動主機               1套

2、伺服控制用油源： 桌式油源                             1套
（1）電液伺服閥（國產或意大利ATOS可選）

(2)高壓齒輪泵 (國產或NACHI可選)

3、雙通道程控放大器 ：分辨力1/300000                     1套

4、高精度負荷傳感器 （國產或世銓可選）                   1套
5、引伸計YYU50/10                                        1套

6、拉線式位移測量系統                                    1套

7、全套附具包括：拉伸，壓縮，彎曲附具                    1套

8、專用控制軟件（，開放式測控軟件，可根據要求編程）      1套

9、聯想商用品牌機（500G硬盤、2G內存、19英寸顯示器）      1套

10、惠普A4激光打印機                                     1套

四、軟件及控制系統

1、全數字閉環測控系統

 （1）實現了試驗力、試樣變形、活塞位移和試驗進程的四種閉環控制；

（2）數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔；

（3）選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；

（4）符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

（5）電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

2、控制軟件：符合GB228-87、GB/T228-2010等三十多個國家標準有關規定

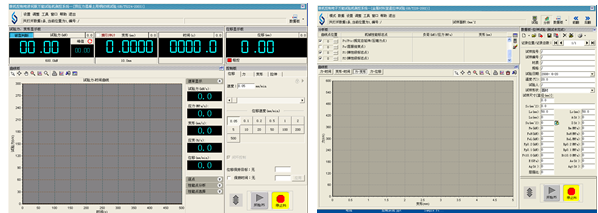

（1）計算機控制系統，具有集成度高、性能穩定、調整方便等優點?？梢詫嶒灁?shù)據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word2000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數據及由此派生的曲線。

2、保護功能:該機具有軟件保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。

3、對于負荷通道可實現自動標示。

4、批量試驗可實現曲線的分層次顯示，曲線自動跟隨。

5、該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。

6、監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示。

7、軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。

8、結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。

9、可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。

10、曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。

11、結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。

12、力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗。

13、數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。
